泰州市晨虹數控設備制造有限公司金剛石線切割機生產部整理：電鍍金剛石線介紹

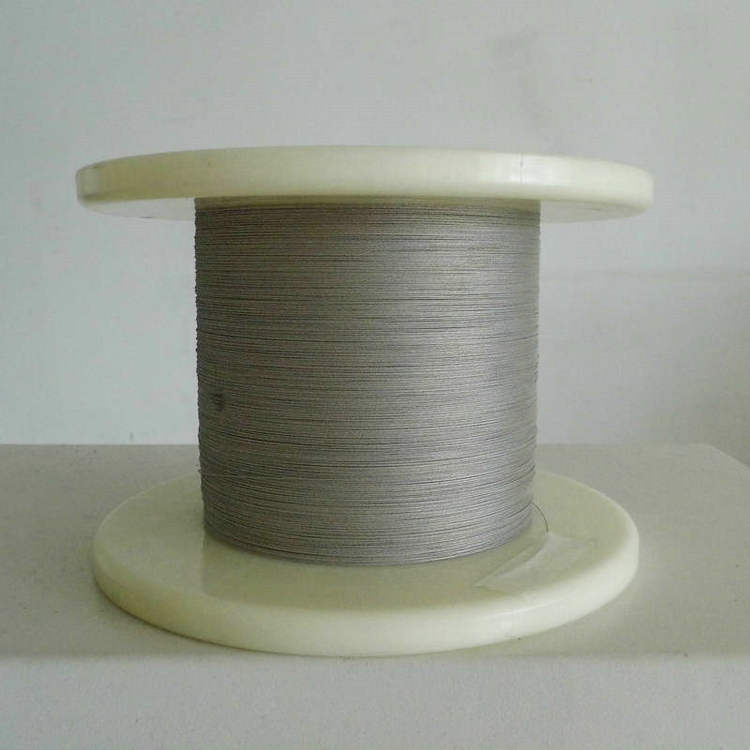

電鍍金剛石線
電鍍金剛石線是在一根鋼絲上電鍍有金剛石顆?；蛭⒎?，作為一種線切割設備的刀具使用。
廣泛應用于太陽能、LED、半導體、精密光學儀器、等行業的切割設備。
國內外研究現狀
傳統方法 內圓切割、砂漿游離多線切割
金剛石線 樹脂線（把持力低）、電鍍線（把持力高）、釬焊（研發難度大）
金剛石線的種類
樹脂粘結金剛石線 由于受高速切割過程熱量大、樹脂耐高溫低的影響，樹脂粘結金剛石線的應用受到限制。
電鍍金剛石線 電鍍金剛石線被認為是針對太陽能多晶硅等脆硬材料實現高效率、高效切割加工有發展前景的高技術產品，具有把持力強、耐磨性好、開刃性能好、切割速度快等優點。
電鍍金剛石線特性
具有高拉伸強度，電鍍金剛石線的強度為原坯線強度的110%以上。成功解決了電鍍誘發拉應力造成電鍍線脆化的技術難題。
電鍍金剛石線的產品優勢
目前非導電材料切割方式
|
內圓片切割 |
內圓片切割的材料利用率僅為40%~50%，且存在切縫較寬、出材料較低、面形精度差，表面損傷層深和被加工的工件尺寸受限等缺陷。 |
|
砂漿游離多線切割 |
砂漿游離式多線切割時，切屑和切削沙粒共存于研磨液中，造成切割效率低；并且采用高粘度的冷卻液與切削沙粒和高價值原材料切削混合在一起，分離十分困難，造成原材料的浪費和環境污染。 |
|
金剛石線切割 |
金剛石線制備技術屬于固結磨料顆粒的技術。固結磨料線切割方式基于固結在鋼絲上的磨料顆粒與工件材料之間的二體磨損切割原理，磨料顆粒直接作用于工件上，屬于一種剛性切割加工方法，大大的提高了切割效率。
相對于游離磨料切割方式，機床設備的生產效率顯著提高。
固結磨料線切割方式可以直接地采用低粘度冷卻潤滑液，切屑的回收處理較容易。增效、節能和環保效果十分明顯。 |
電鍍金剛石線規格與用途
|
|
|
|
砂線規格
（mm） |
線徑偏差
±mm |
破斷力
（N） |
產品主要用途 |
|
1 |
0.14 |
0.005 |
≥30 |
切割硅片，硅片切片機 |
|
2 |
0.25 |
0.015 |
≥70 |
藍寶石切割，藍寶石切片 |
|
3 |
0.35 |
0.030 |
≥95 |
切硅芯、硅開方 |
|
4 |
0.45 |
0.035 |
≥99 |
切割碳化硅 |
