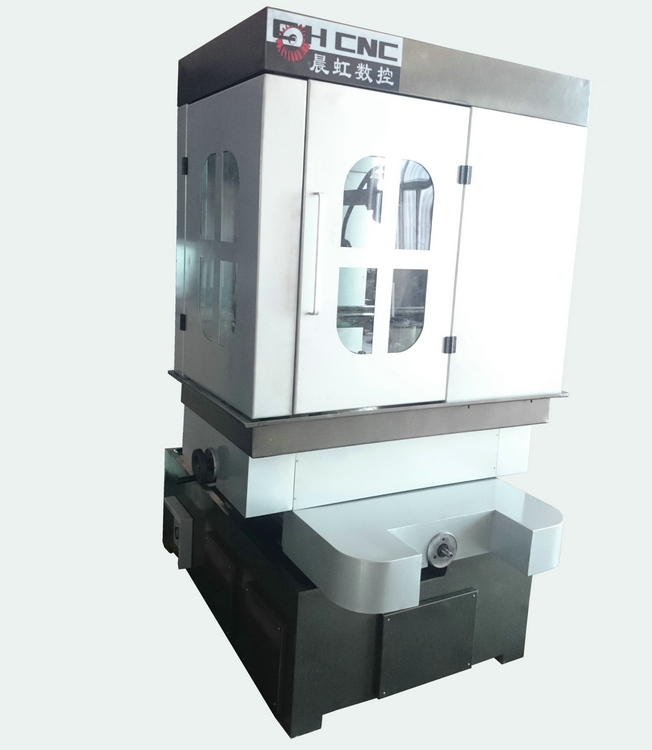

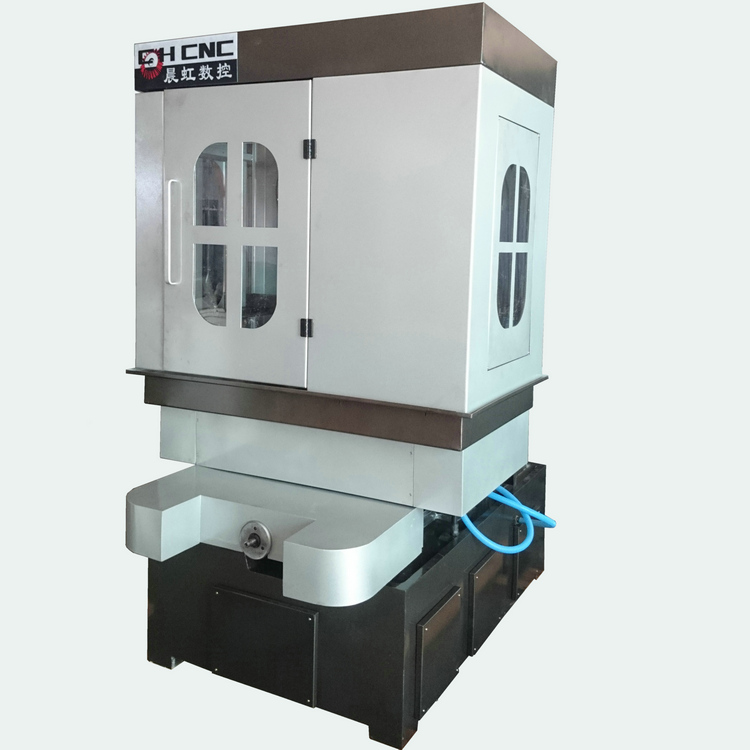

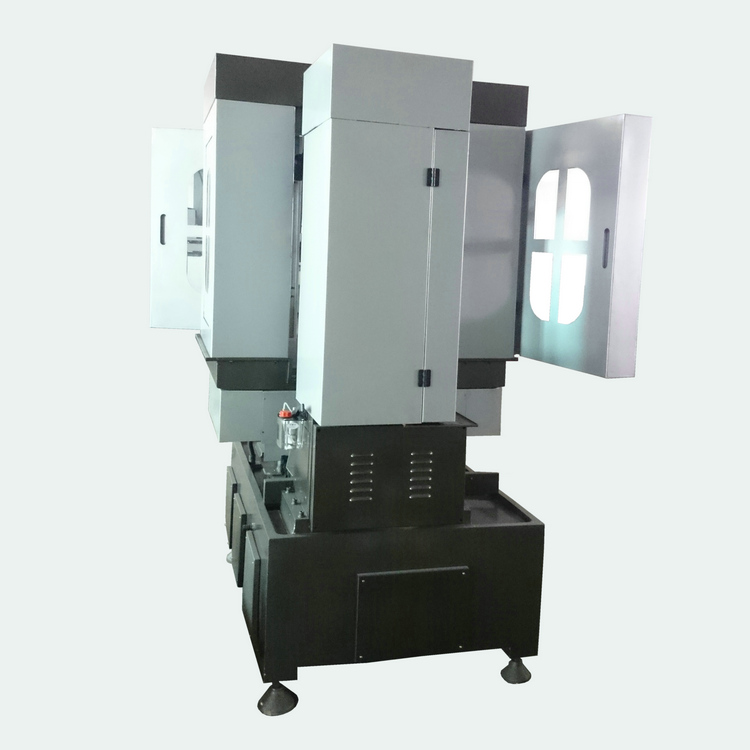

機床概述：泰州晨虹CHSX5620弓架運動式砂線切割機單頭結構，2015年再次結構全新升級，一次加工一個工件，行程200×250mm，弓架部分可調節高度，標準配置切割厚度100mm、150mm、200mm、250mm，可按用戶要求設計切割400mm、500mm、700mm高度。并可根據用戶要求定做雙頭、三頭、四頭砂線切割機，提高加工效率。

以上是2014年升級的新款金剛石線切割機，2015年新款金剛石線切割機在2014年款的結構基礎上再次升級。

詳情介紹：

本設備是利用金剛石線上下往復運動使砂線與工件產生切削以達到加工的目的。因此，必需要用專門的電鍍金剛石線做為刀具，對工件進行加工，工件在數控裝置或計算機控制下自動的按程序確定的軌跡運動，后得到所需形狀的工件。

本加工方法大特點是對電火花線切割機床難以加工的不導電材料的補充。原則上對導電和不材料只要硬度比金剛石線小的均可加工，對用電火花線切割機床加工難以加工的石墨材料，采用本產品加工尤能顯示其無比的優越性；對脆性材料如陶瓷、環氧板、鐵氧體、半導體材料、碳化硅、耐火磚及復合材料的成型切割均可加工。

機床的主要結構及工作原理：

本機床由數字程序控制來加工直線和園弧組成的各種復雜的工件。它通過一根砂線，由弓架帶動上下往復運動，與工件發生切削從而達到加工的目的。

機床由床身、座標工作臺、弓架、工作液箱及附件等組成。加工用砂線固定在弓架上，工件用壓板螺絲固定，控制臺發出脈沖信號，步進電機按信號旋轉，經變速齒輪、絲杠螺母傳動使工作臺運動切割工件，加工出直線、園弧等任意幾何圖形。

 1、床身：

它是箱形結構的鑄件，其上安裝工作臺、弓架，立柱內部置電動機，周邊有流水槽，有較好的鋼性，是保證機床精度的基礎。

2、工作臺部件主要由工作臺面、下拖板、精密滾珠絲杠及變速齒輪箱等組成。拖板的縱、橫運動是采用“V-平”滾動導軌結構，分別由步進電機經兩對間隙齒輪及滾珠絲杠傳動來實現的。由于控制系統采用開環控制，因此工作臺運動精度將直接影響加工精度。

      滾珠絲杠前端是采用兩只向心推力球軸承來消除軸向間隙的，可調整預緊力，使間隙接近零，具有傳動輕便靈活、精度高、壽命長等優點。

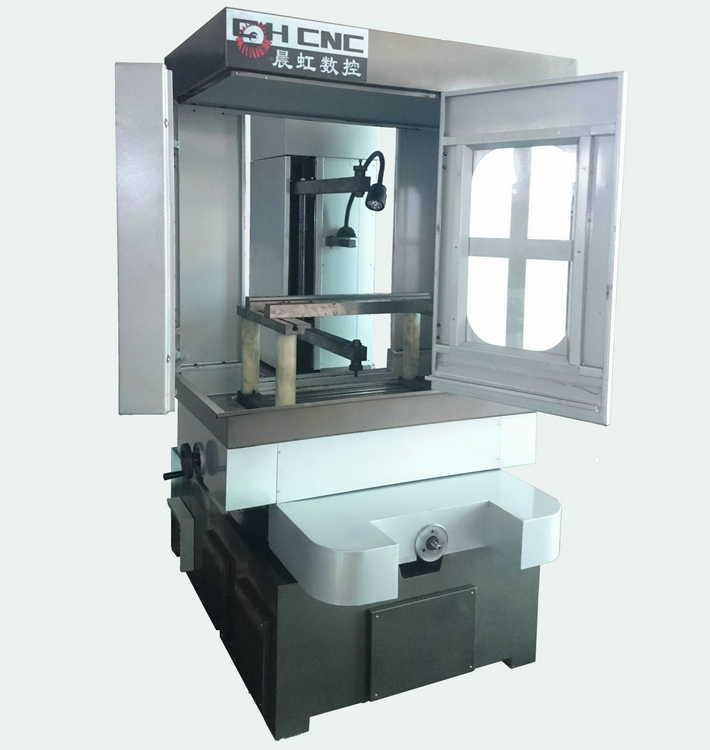

3、弓架

弓架用不銹鋼制作而成。電動機通過三角皮帶再經偏心輪傳動給弓架，使加工用的砂線具有700次/分鐘的速度進行加工。

4、工作液箱：

水泵把工作液送至加工區域，沉污積聚在臟物箱內，定期清理，為保證加工效率，工作液需定期更換。

5、附件：

夾具：它由兩塊平板、中間以剛體連接而構成切割專用夾具，工件置于夾具上表面，用壓板螺釘緊固。

應用領域：

u       太陽能硅 單晶硅、多晶硅等；

u       石墨 鋁型石墨模具、石墨電、石墨有色金屬連鑄模具等；

u       石材 天然巖石、大理石、玉石、方解石、冰洲石、翡翠、隕石等；

u       有色金屬 硫化鋅、鐵氧體等；

u       玻璃 硫系玻璃、光學玻璃、石英玻璃、紅外玻璃等；

u       陶瓷 氧化鋁陶瓷、氧化鋅陶瓷、靶材陶瓷、半導體陶瓷、導電陶瓷、不導電陶瓷等；

u      人工晶體 人工藍寶石、氧化鋁晶體、紅外玻璃晶體等；

u      復合材料 PVC板、碳纖維復合材料、玻璃纖維復合材料、PU密復合材料、EVA材料等；

u      其他軟脆材料，蛋白質材料如牛角，木材如黃花梨木、紅木和檀木等。

機床特點：

u    機床機械部分為HT250鑄造箱型床身，工作臺為鑄造件，配有高精度進口直線導軌，精密滾珠絲杠;

u    采用線切割專用軟件電腦編程即生成加工指令，金剛石砂線切割走絲速度由變頻器無調速;

u    切割進給速度結合材料硬度、厚度在控制系統方便調節;

u    弓架結構可調節高度，人性化的設計，保證機床佳加工精度；

u    夾頭，一套夾頭可使用規格直徑0.5~3.0mm的任意一種規格，長時間加工不易松動；

u   可根據用戶產品具體情況增加傾斜臺、360°旋轉回轉臺等機床附件，解決用戶生產難題；

u   可根據用戶要求定制雙頭、三頭、四頭砂線切割機，注：雙頭型號CH5625，三頭和四頭結構只有CH5620型。

   公司致力于不斷提高產品性能及質量，所以本說明書所寫內容與新產品功能規格或設計可能略有不同，如未能另行通知，請以溝通之后所購實物為準。

公司產品資料雖經多方審核、校正，但仍可能出現錯漏情況，不足之處祈求諒解并請指正。
